Jakie napięcie w sieci 3 fazowej? Aktualne normy i pomiary w instalacji

Napięcie w sieci trójfazowej wynosi 400 V między dwiema fazami oraz 230 V pomiędzy pojedynczą fazą a przewodem neutralnym. Wartość międzyfazowa, nazywana potocznie siłą, służy do zasilania urządzeń o dużym poborze mocy, takich jak pompy ciepła czy kuchenki indukcyjne. Standardowe napięcie fazowe jest natomiast wykorzystywane do obsługi typowych gniazdek elektrycznych.

W pigułce:

• Napięcie fazowe wynosi 230 V, a międzyfazowe 400 V.
• Obowiązująca zależność to napięcie międzyfazowe = √3 × napięcie fazowe.
• Dopuszczalne odchylenia napięcia w sieci 3 fazowej wynoszą od -10% do +5%.
• Wartość szczytowa napięcia fazowego wynosi około 325,26 V.

1. Napięcie międzyfazowe 400 V zasila duże urządzenia.
2. Napięcie fazowe 230 V zasila standardowe gniazda.
3. Wartość szczytowa napięcia fazowego osiąga 325,26 V.
4. Wartość szczytowa napięcia międzyfazowego wynosi 563,38 V.
5. Dopuszczalne wahania napięcia wynoszą od -10% do +5%.

Jakie napięcie w sieci 3 fazowej jest uznawane za bezpieczne?

Napięcie fazowe U_f wynosi 230 V, a międzyfazowe U_mf osiąga 400 V. System jest bardzo stabilny. Niewielu o tym wie.

Czy napięcie fazowe i międzyfazowe różnią się matematycznie?

Napięcie międzyfazowe U_mf powstaje z pomnożenia U_f przez pierwiastek z 3. Wynik to 400 V. Zależność ta jest niezmienna. Potwierdzają to analizy Tauron Dystrybucja oraz PGE Dystrybucja. To czysta fizyka.

Jak bezpiecznie zmierzyć napięcie w sieci 3 fazowej multimetrem?

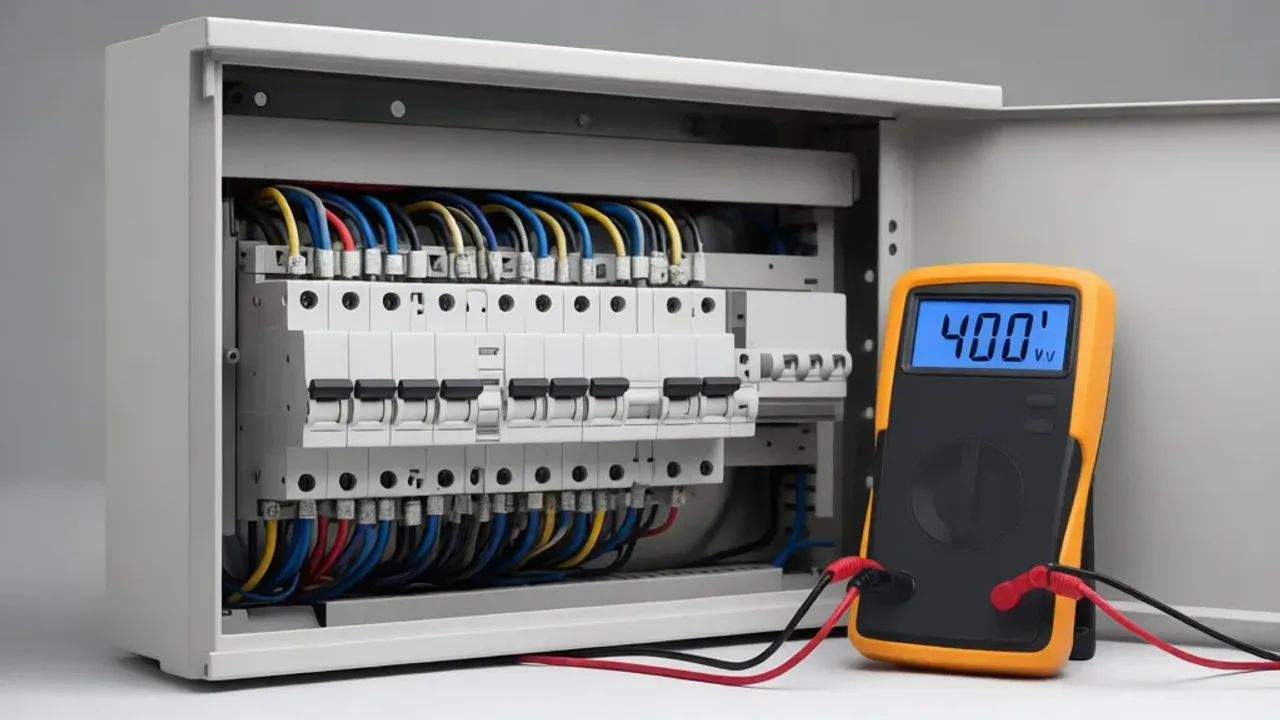

Pomiar napięcia wymaga użycia multimetru cyfrowego klasy CAT III. Sonda L1 i N daje 230 V. Sonda L1 i L2 wykazuje 400 V. To proste. Zawsze zachowaj ostrożność. Używaj rękawic izolacyjnych przy każdych pracach z prądem.

Jak przygotować miernik do pracy?

• Wybierz zakres AC powyżej 400 V.
• Sprawdź stan izolacji przewodów pomiarowych.
• Podłącz sondy do gniazda siłowego.

Co grozi przy błędnym pomiarze?

Wartość szczytowa 563,38 V jest zabójcza. Dotknięcie styków wywołuje porażenie. Używaj tylko certyfikowanych narzędzi.

Jak asymetria obciążenia wpływa na napięcie?

Asymetria obciążenia faz L1, L2, L3 przesuwa punkt neutralny N. Powoduje to niestabilność U_f. W układzie TN-C może to być groźne. W TN-S jest bezpieczniej. Pamiętaj o tym.

Dlaczego układ TN-S jest lepszy od TN-C?

Układ TN-S rozdziela funkcje N i PE. Zapobiega to pojawianiu się napięcia na obudowach. Energa Operator zaleca to rozwiązanie w nowych budynkach. Jest to standard dzisiejszych instalacji.

Jak diagnozować spadki napięcia na długich liniach?

Spadek napięcia wynika z rezystancji przewodu L na długiej trasie. Jeśli wynik jest poniżej 207 V, instalacja wymaga przeglądu. Wymień przewód na grubszy. To pomaga. Sprawdź styki.

Jaki wpływ ma przekrój przewodu?

Przekrój 2,5 mm kwadratowego ogranicza straty. Zwiększa to sprawność odbiorników. Innogy Stoen Operator wskazuje na te zależności w swoich instrukcjach technicznych.

Jak harmoniczne wpływają na odczyt RMS?

Harmoniczne odkształcają sinusoidę napięcia. Miernik RMS może wskazać błędne 230 V w sieciach z falownikami. Analizator sieci jest tu konieczny. To profesjonalne podejście.

Dlaczego zanik fazy jest groźny?

Zanik jednej fazy L niszczy silniki. Zabezpieczenie nadmiarowo-prądowe musi odciąć zasilanie. To ważne dla trwałości urządzeń. Nie ignoruj tego sygnału.

Czy napięcie historyczne 220 V istnieje?

Napięcie historyczne 220 V było standardem przed modernizacją sieci. Dziś to rzadkość. Jeśli mierzysz 220 V, masz starą instalację. Warto ją sprawdzić.

Czy stare instalacje wymagają wymiany?

Stare rozdzielnice nie spełniają norm z 2026 roku. Wymiana na nową kosztuje od 1500 zł do 3000 zł. To inwestycja w bezpieczeństwo.

Najczęściej zadawane pytania

Jaka jest tolerancja napięcia?

Dopuszczalne wahania wynoszą od -10% do +5%. Norma PN-EN 50160 precyzuje te dane bardzo dokładnie.

Czy multimetr wystarczy do diagnostyki?

Do prostych pomiarów tak. Do analizy zakłóceń potrzebny jest analizator sieci.

Dlaczego L1 i L1 dają 0 V?

Brak przesunięcia fazowego oznacza brak różnicy potencjałów. To fizyka.

Ile kosztuje przegląd instalacji?

Profesjonalny pomiar kosztuje od 200 zł do 500 zł. Zapewnia on bezpieczeństwo domownikom.

Pamiętaj, że poprawne napięcia to 230 V oraz 400 V. Regularne przeglądy gwarantują bezpieczeństwo Twojej rodziny i sprawność urządzeń.
